피난안내도 및 피난안내영상물 작성방법 및 기준

by safety dream 2022. 11. 22.
반응형

1. 피난안내도란?

건물 내 사용자에게 피난에 필요한 요소를 설명하고 피난동선을 파악할 수 있도록 안내해주는 그림





2. 관련 법규

  • 화재예방, 소방시설 설치ㆍ유지 및 안전관리에 관한 법률 제21조의 2(피난계획의 수립 및 시행)
  • 다중이용업소의 안전관리에 관한 특별법 제12조(피난안내도의 비치 또는 피난안내 영상물의 상영)

화재예방, 소방시설 설치ㆍ유지 및 안전관리에 관한 법률(법률)(제17007호)(20210101).pdf
0.07MB
다중이용업소의 안전관리에 관한 특별법(법률)(제17894호)(20210713).pdf
0.07MB
[별표 2의2] 피난안내도 비치 대상 등(제12조제1항 관련)(다중이용업소의 안전관리에 관한 특별법 시행규칙).hwp
0.09MB





3. 설치대상

소방안전관리자를 선임하여야 하는 특정 소방대상물, 다중이용업소

*설치제외 장소
① 영업장으로 사용하는 바닥면적의 합계가 33㎡ 이하인 경우
② 영업장내 구획된 실이 없고 영업장 어느 부분에서도 출입구 및 비상구 확인이 가능한 경우





4.  피난안내도 비치 위치

  • 영업장 주 출입구 부분의 손님이 쉽게 볼 수 있는 위치
  • 구획된 실의 벽, 탁자 등 손님이 쉽게 볼 수 있는 위치
  • 인터넷 컴퓨터 게임시설 제공업 영업장의 각 책상(컴퓨터 작동 시 피난안내도가 나오는 경우 대체 가능)





5. 피난안내도 포함 내용

  • 화재 시 대피할 수 있는 비상구 위치
  • 구획된 실 등에서 비상구 및 출입구까지의 피난동선
  • 소화기, 옥내소화전 등 소방시설의 위치 및 사용방법
  • 피난 및 대처방법





6. 피난안내도의 크기 및 재질, 언어

크기 - B4(257mm x 364mm) 이상
- A3(297mm x 420mm) 이상 (영업장의 면적 또는 영업장이 위치한 층의 바닥면적이 각각 400㎡ 이상인 경우
재질 종이(코팅처리한 것), 아크릴, 강판 등 쉽게 훼손 또는 변형되지 않는 것
언어 피난안내도는 한글 및 1개 이상의 외국어를 사용하여 작성하여야 한다.





7. 과태료

  • 1차: 50만 원
  • 2차: 100만 원
  • 3차: 300만 원



피난안내도 예시

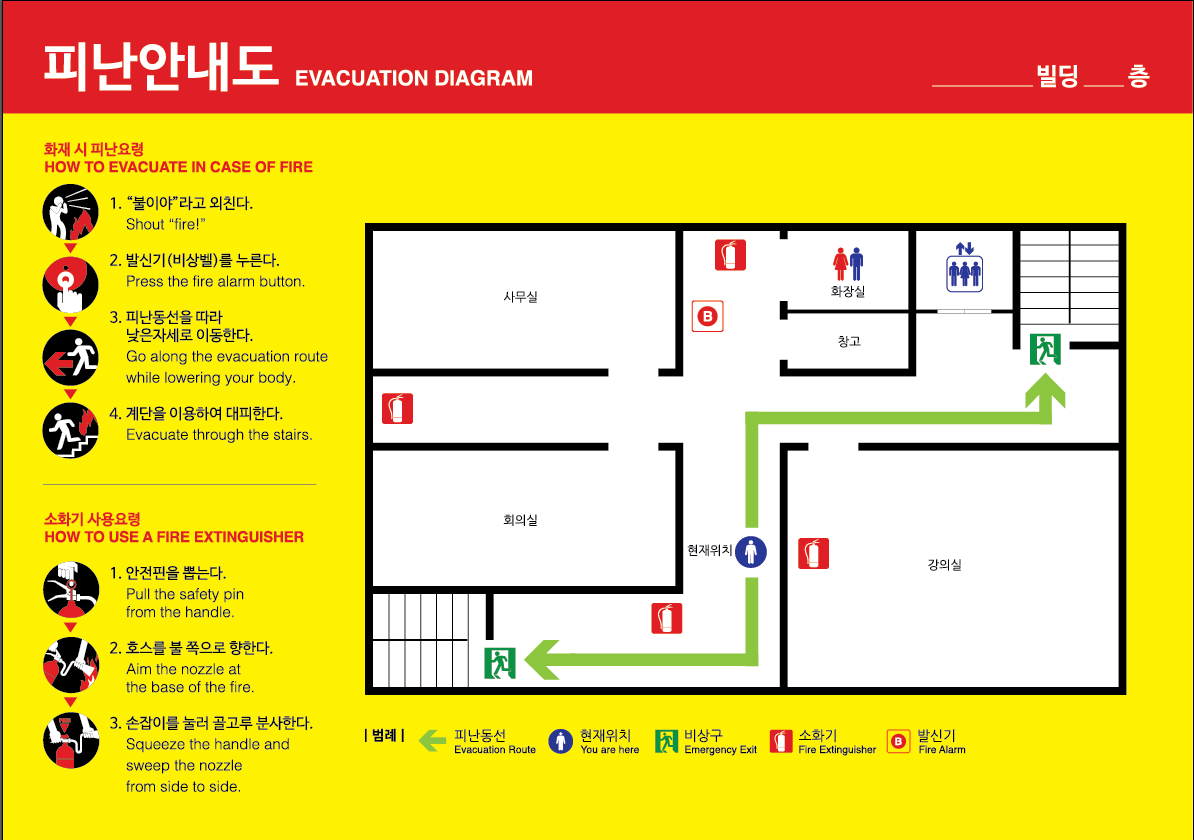

피난안내도예시 (출처:소방청)

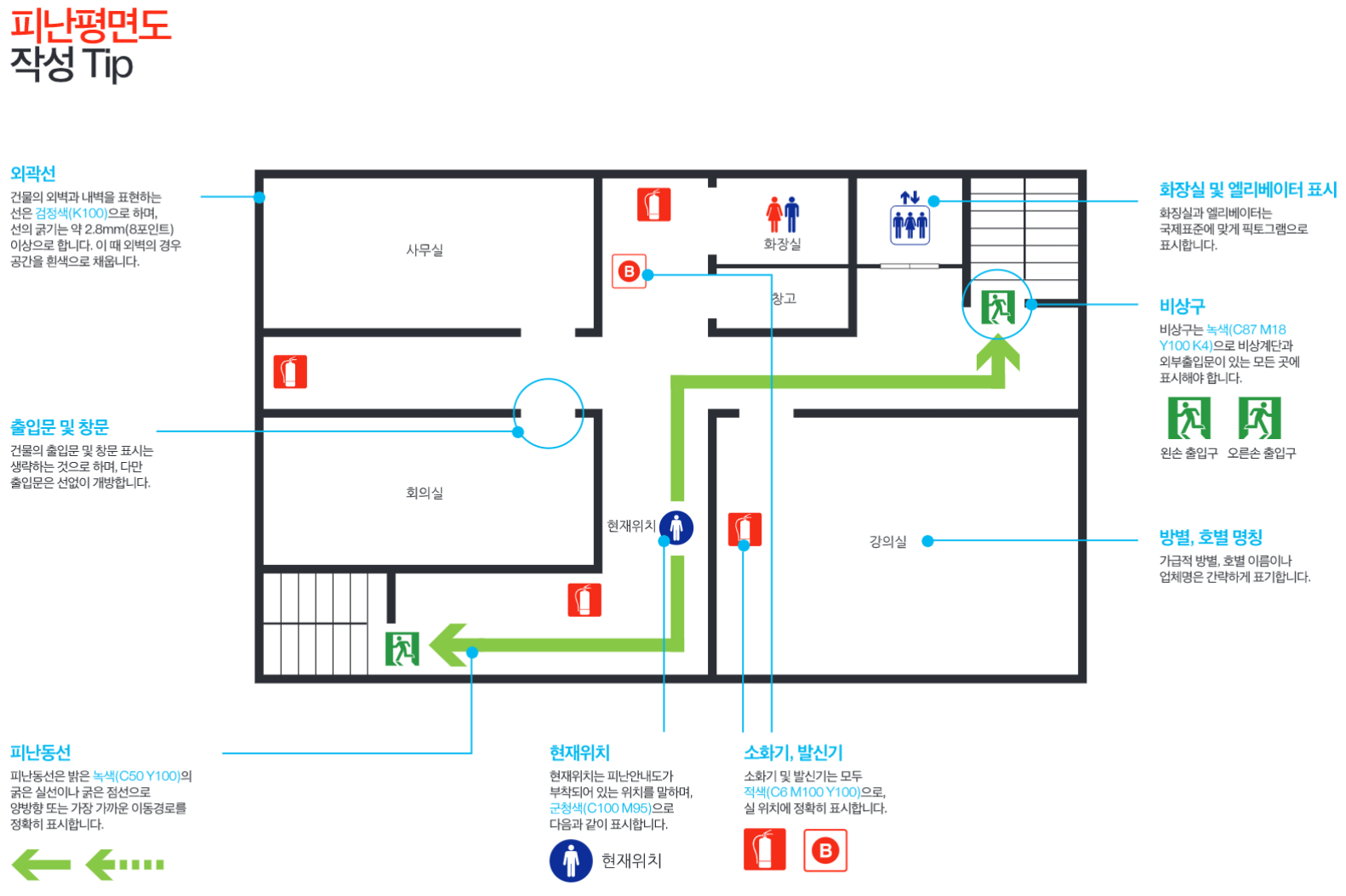

피난안내도 작성예시 (출처:소방청)
피난안내도 작성법

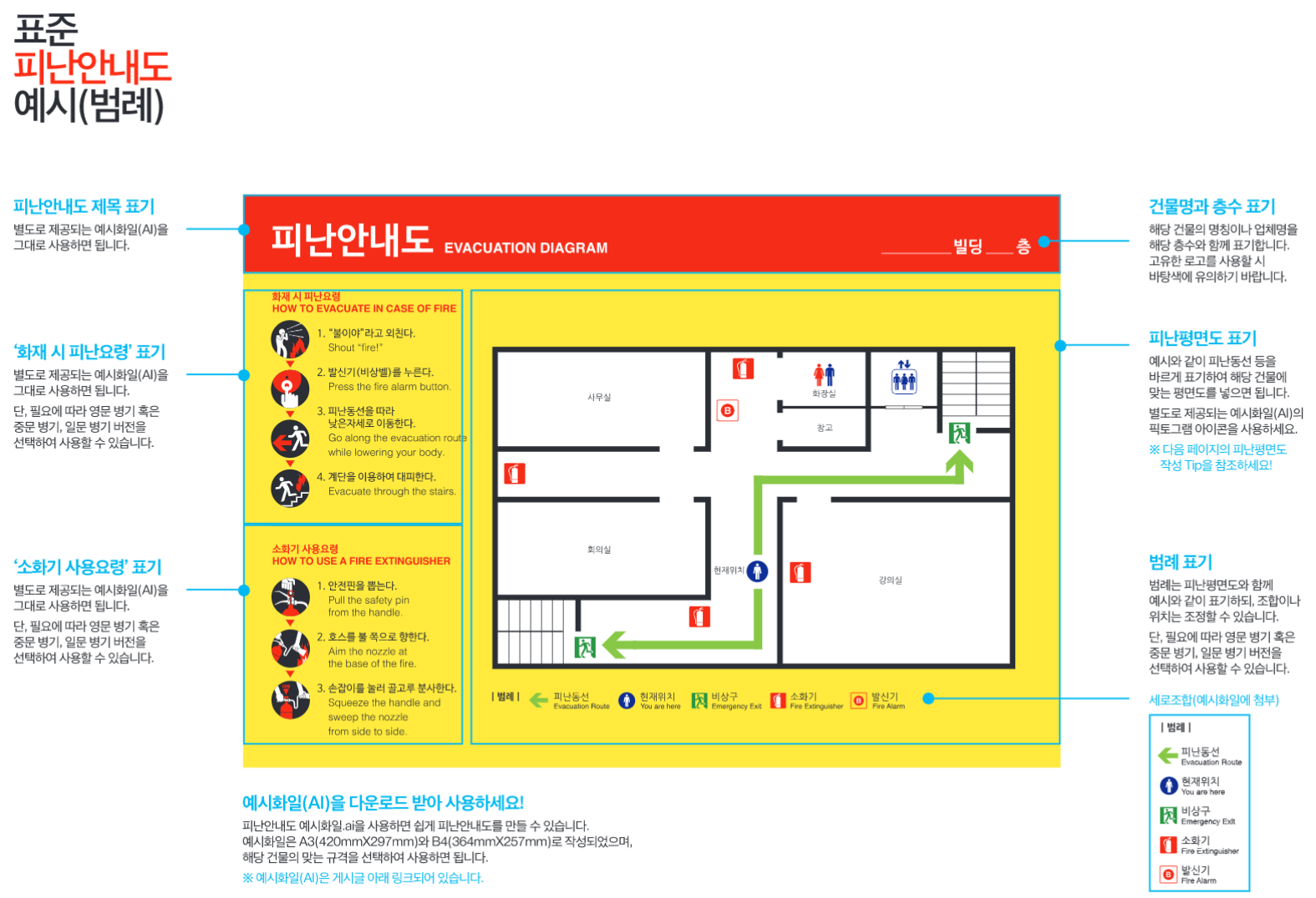

피난안내도 작성예시 (출처:소방청)









비상대피도 예시(PPT변환본).pptx
0.40MB
