벨트슬링에 대해 알아보자



벨트슬링이란?

각종 줄걸이 작업, 짐걸이 작업에 사용하는 섬유제 벨트 슬링을 말한다.

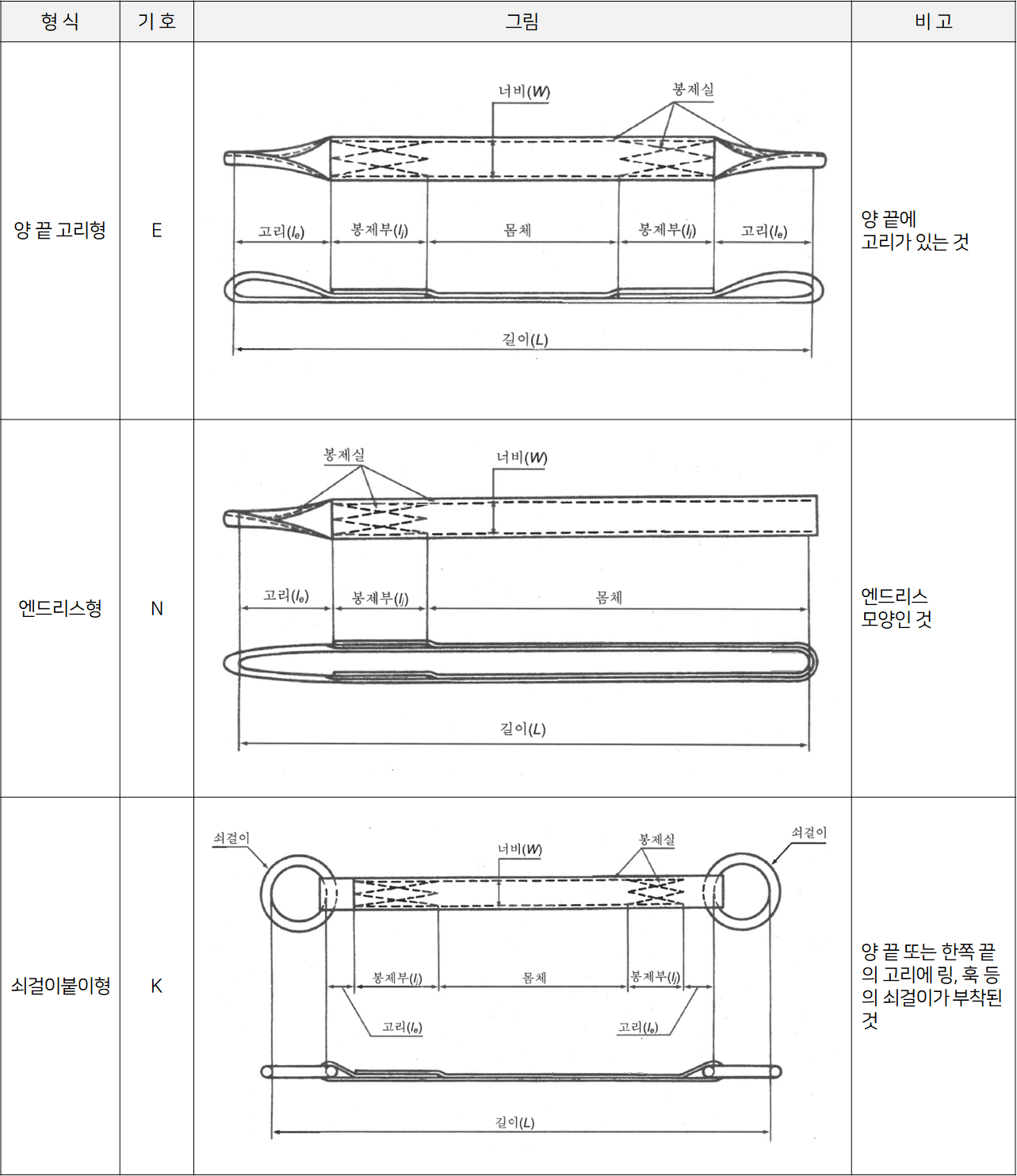

1. 벨트슬링의 종류

• 양 끝 고리형 (Both ends eye type)
• 엔드리스형 (Endless type)
• 쇠걸이붙이형 (Fitting attached type)

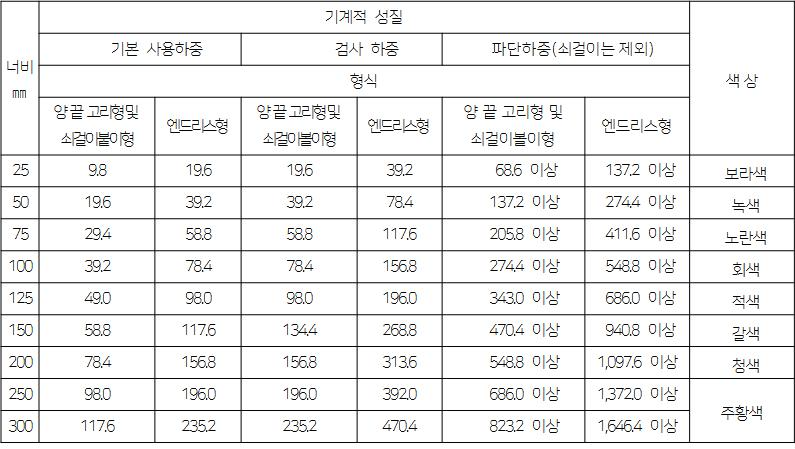

2. 벨트 슬링의 너비와 인장강도 및 색상





3. 벨트슬링 사용기준

1. 벨트 슬링은 사용 상태에 맞는 적절한 것을 선정하여 사용하여야 한다.
   • 폴리프로필렌계로 된 것은 자외선에 비교적 약하므로 옥외에서의 사용을 피하  여야 한다.
   • 화학약품에는 해당 화학약품에 적합한 것을 사용하여야 한다.
2. 벨트 슬링의 파단하중을 사용하중으로 나눈 안전계수는 6.0 이상이어야 한다. 다만  쇠걸이의 파단하중은 규정한 사용하중의 4배 이상이어야 한다.
3. 모서리에 거스러미(Burr, 쇠가시)가 있는 화물에는 반드시 받침을 사용하고, 옆으  로 미끄러지지 않도록 주의하여야 한다
4. 사용 온도는 – 40 ∼ 90 ℃로 하고, 상온을 크게 넘어서 사용하는 경우에는 제조  자의 지시에 의하여 사용하중을 줄여야 한다.
5. 벨트 슬링의 사용하중은 매다는 방법, 가닥수 및 매다는 각도표를 확인하고 제조  자가 제공하는 기본사용하중에 모드계수를 곱한 범위 내에서 사용하여야 한다.
6. 물, 기름 등에 젖으면 미끄러지기 쉬우므로 제거하거나 건조하여야 한다.
7. 화물은 균형에 맞게 매달아야 한다.
8. 대강 매달기(초크 매달기)인 경우에는 깊이 조이기를 하여 120°를 유지하여야 한다. 이 때 모드계수는 0.8 이며 각도가 작아지면 추가적인 모드계수를 적용하여야 한다
9. 작업이 끝나면 화물을 바닥 등의 안전한 곳으로 내려야 한다.
10. 극단적인 비틀림, 매듭 또는 서로 걸린 상태로 사용해서는 안 된다
11. 화물의 아래에서 빼낼 때 벨트 슬링을 손상하지 않도록 주의하여야 한다.
12. 지면이나 바닥 위를 끈다든지, 쇠걸이붙이형인 것을 높은 곳에서 떨어뜨린다든  지 해서는 안 된다.
13. 비틀린 상태로 오랜 시간 가압하든가 모가 난 모양의 것으로 가압한 상태로 방치  해서는 안 된다.
14. 다른 매다는 기구 또는 보조 기구류와 조합하여 사용할 때에는 연결 부분에서 벨트슬링이 손상되는 일이 없도록 주의하여야 한다.
15. 벨트 슬링은 열, 햇빛, 약품 영향을 받지 않는 장소에 보관한다.
16. 화학약품에 사용한 뒤에는 충분히 물로 씻어서 보관하여야 한다.
17. 점검결과 폐기하기로 한 벨트 슬링이나 쇠걸이를, 보수하든가 사용하중을 줄이는  등으로 해서 다시 사용해서는 안 된다.
18. 벨트슬링의 모드계수는 다음과 같이 계산한다.
19. 벨트 슬링은 일상점검 및 정기점검을 하여야 한다.

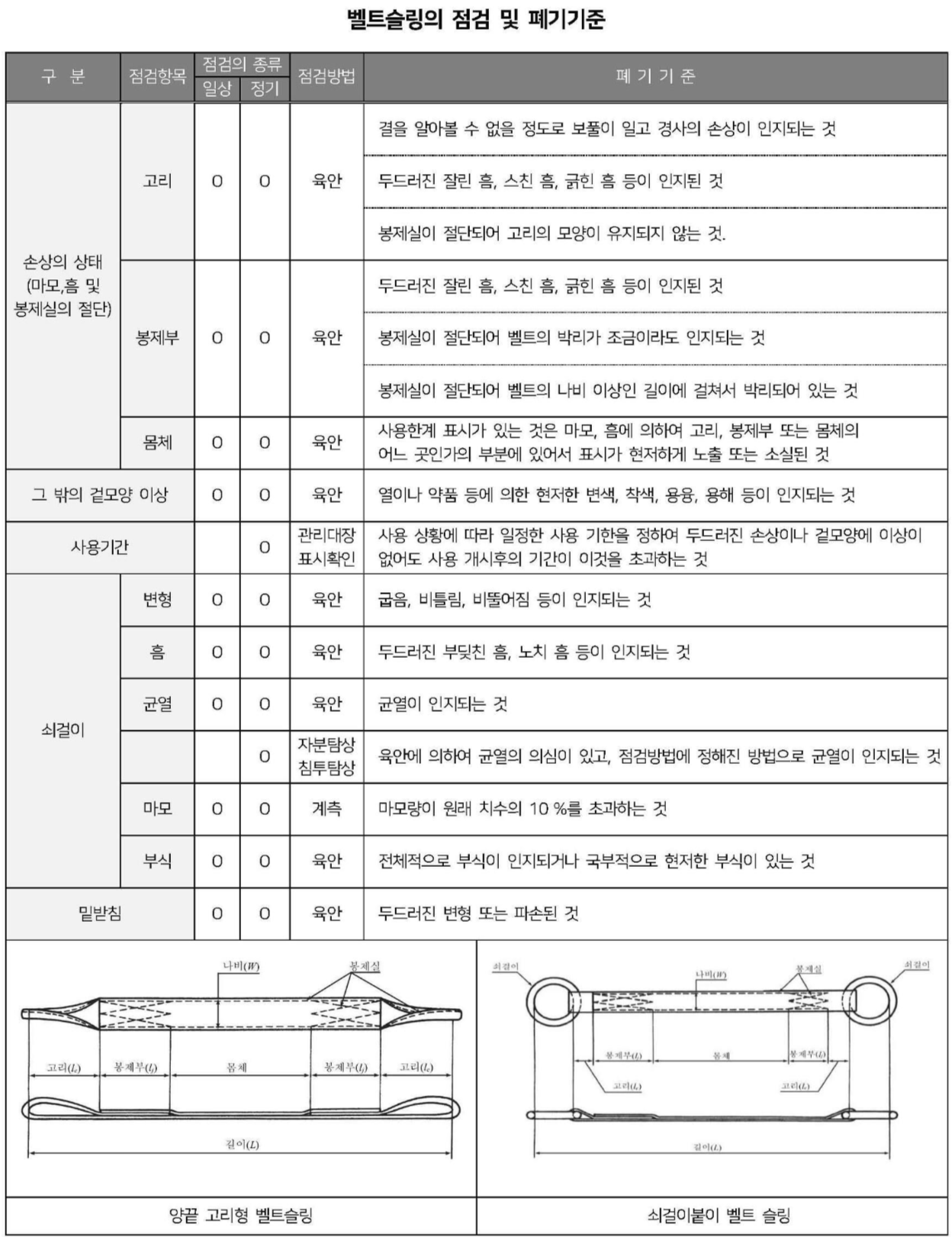

4. 벨트슬링 폐기기준



벨트슬링의 점검 및 폐기기준.docx

0.13MB









5. 줄걸이 작업 절차

• 사용하는 크레인 등의 정격하중을 확인(특히 아웃트리거 장비, 지브 신축 기능 및 기복 기능이 있는 기계는 그 상태에서 정격하중이 크게 변화하므로 주의)
• 형상, 크기 및 재질을 조사
• 하물의 질량을 가능한 한 정확히 파악
• 하물의 중심 위치 확인
• 줄걸이 방법(거는 방법, 감는 방법, 줄걸이 위치) 선정
• 줄걸이 용구 선정
• 줄걸이 작업 실시
• 운반 경로 확인
• 하물 유도
