조도(산업안전보건기준에관한규칙 제8조)

by 안전몽 2020. 7. 28.
반응형





1. 조도(照度 / illumination) 란?

빛이 비춰지는 단위면적의 밝기에 대한 척도

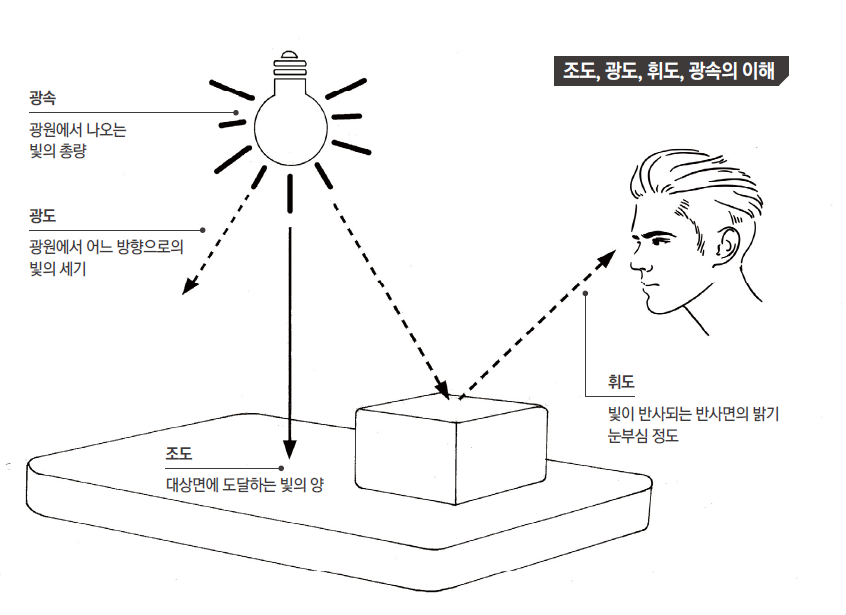

2. 밝기의 정의와 단위 (네이버 지식백과)

표시 정의 단위와 약호
조도 장소의 밝기 럭스(lx)
광도 광원에서 어떤 방향에 대한 밝기 칸델라(cd)
광속 광원 전체의 밝기 루우멘(lm)
휘도 광원의 외관상 단위면적당의 밝기 cd/㎡ 또는 스틸브(sb)
광속 발산도 물건의 밝기(조도,반사율) 래드럭스(rlx)

3. 용어의 정의

- 휘도: 광원의 단위 면적당 밝기의 정도

- 럭스(Lux): 1㎡의 단위면적에 1루멘(lm)의 광속이 평균적으로 조사되고있을때의 조도단위

- 전체조명: 실내부 전체를 고르게 밝혀주는 조명

- 국부조명: 전체조명과 더불어 사용되며 실제 작업영역에 근접한 조명

- 수광부: 광전소자, 필터등 빛을 전기적 출력으로 변환하는 부분

- 측정범위: 측정자가 정한 측정영역

- 단위구역: 일정한 측정간격에 따라 분할선을 활용하여 측정범위를 나누었을 때, 모퉁이 4점에 해당하는 구역

- 분해능: 기기가 어떤 변수의 값을 주변 값들과 구분할 수 있는 능력의 척도로서, 지침형에서는 최소 눈금치의 1/2에

  상당하는 값, 디지털형에서는 끝 숫자의 ±1에 상당하는 값으로 한정

4. 조도기준

  1) 산업안전보건기준에 관한 규칙에 의한 조도 기준)

작업구분 기준
초정밀 작업 750lux 이상
정밀작업 300lux 이상
보통작업 150lux 이상
그 밖의 작업 75lux 이상

  2) KSA(한국표준협회) 3011에서 권하는 조도 기준

작업
구분
작업 및 활동유형 조도범위(lux) 작업면
조명방법
최저조도 표준조도 최고조도
그밖의 작업  시작업이 빈번하지 않은 작업장 75 100 150 전체조명
보통
작업
 고휘도 대비 혹은 큰 물체 대상의 시작업 수행 150 200 300 작업면 조명
정밀
작업
 일반 휘도 대비 혹은 작은 물체 대상의 시작업 수행 300 400 600
초정밀작업  저휘도 대비 혹은 매우 작은 물체 대상의 시작업 수행 750 1,000 1,500
 비교적 장시간 동안 저휘도 대비 혹은 매우 작은
 물체  대상의 시작업 수행
1,500 2,000 3,000 전체 조명과
국부 조명을
병행한 작업면
조명
 장시간 동안 힘든 시작업 수행 3,000 4,000 6,000
 휘도 대비가 거의 안되며 작은 물체의 매우
 특별한 시작업 수행
6,000 10,000 15,000

5. 조도계의 종류와 용도

종  류 정확도(%) 비  고
정밀급 표시치의 ±3 정밀측광, 광학실험 등 고정밀도의 조도측정에 사용
일반형 AA급 표시치의 ±4 조도치의 신뢰성이 요구되는 조명장소에서의 조도측정에 사용
일반형 A급 표시치의 ±7 실용적인 조도치가 요구되는 조도측정에 사용
일반형 B급 표시치의 ±10 조도의 기준이 요구되는 조도측정에 사용

6. 측정 전 확인사항

- 조도측정 목적, 조도 측정점의 결정방법에 따라 측정점 결정
- 전원의 상태 및 점등의 상태 확인
- 광원의 형식 및 크기, 처음 점등 이후의 점등 시간 확인
- 광원의 조명 기구 부착 상태 및 점등 상태 파악
- 환경조건 파악, 조명 기구의 상태 파악



7. 측정 시 주의사항

- 측정 개시 전, 전구는 5분간 방전등은 30분간 점등
- 전원 전압 측정시, 가급적 조명기구에 가까운 위치에서 측정
- 측정자의 그림자나 복장에 의한 반사에 주의
- 지침형 조도계는 0∼1/4 범위의 눈금 판독을 가급적 지양
- 측정 대상 이외의 외광 영향이 있을시 필요에 따라 제외하고 측정
- 많은 점의 조도 측정시, 특정 측정점을 정하고, 일정한 측정시간 간격마다 특정한 측정점의 조도측정



조도계 사용에 관한 기술지침(G-121-2015).pdf
0.30MB
